· 产品名称: 氟化镁晶体
· 透过范围/μm:0.11-7.5
· 折射率(0.2m~12m) :no=1.37608 ne=1.38771(0.7μm)
· 熔点/℃:1255
· 解理面:(110)
· 膨胀系数/℃-1:13.7×10-6 (∥c),8.9×10-6 (⊥c)
· 热导率/Wm-1K-1 :0.3@300K
· 克氏硬度/kg*mm-2 :415
· 弹性系数:C11=140.2;C12=9.5;C44=56.8
· 溶解度/ g/100gH2O:0.0002@0℃
产 品 概 述

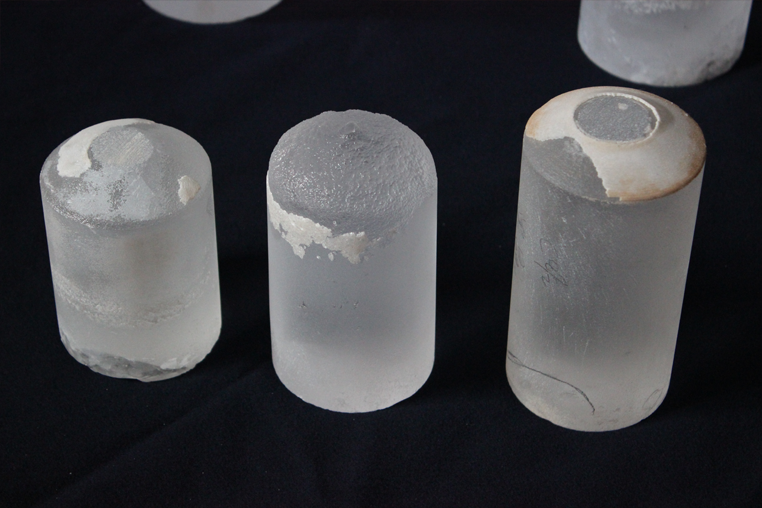

氟化镁晶体(MgF2)属于四方晶系,熔点为1255℃,硬度高,机械性能好,化学性能稳定,不易潮解和腐蚀,光学性能方面其主要特点是在真空紫外波段具有较高的透过率(170nm透过率仍在80%以上),被广泛应用于光纤通信、军工领域及各种光学元件。
氟化镁晶体透过率曲线
氟化镁晶体的机械强度高,化学稳定性和抗潮性好,在辐射条件下不产生色心,可用作
真空紫外至红外波段的光学窗口材料,例如,做紫外激光器窗口。
此外,氟化镁晶体还具有双折射效应,可用作偏振元件。
详细参数
主要性能参数 |
|
晶体结构 |
四方 |
晶格常数 |
a=4.621Å;c=3.051 Å |
熔点(℃) |
1418 |
密度(g/cm3) |
3.18 |
硬度 |
4(mohs) |
热膨胀系数(/℃) |
18.85 x 10-6 /℃//c |
折射率 |
Ho=1.43382 |
透过波段 |
0.11-12.00 |
透过率 |
> 94% @5m> 85% @0.2m |
色彩离差Hf-Hc |
0.00455 |
温度系数dh/dt x 10-6 |
10.6 @0.8 m |
晶体生长方法 |
Bridgeman |
尺寸 |
10x3,10x5,10x10,15x15,,20x15,20x20, |
dia2”x0.33mmdia2”x0.43mm15 x15 mm |
|
厚度 |
0.5mm,1.0mm |
抛光 |
单面或双面 |
晶向 |
<001>±0.5º |
晶面定向精度: |
±0.5° |
边缘定向精度: |
2°(特殊要求可达1°以内) |
斜切晶片 |
可按特定需求,加工边缘取向的晶面按特定角度倾斜(倾斜角1°-45°)的晶片 |
Ra: |
≤5Å(5µm×5µm) |
应用 |
红外窗口、棱镜、透镜 |
包装 |
100级洁净袋,1000级超净室 |
